Fondations d'un carport solaire ou de panneaux au sol : préparer le terrain

Qui fait quoi : structure, note de calcul et terrassement

Sur un projet de carport photovoltaïque ou d’installation solaire au sol, trois métiers se succèdent, et beaucoup de malfaçons viennent d’un flou entre eux.

Pourquoi les massifs se dimensionnent sur une note de calcul

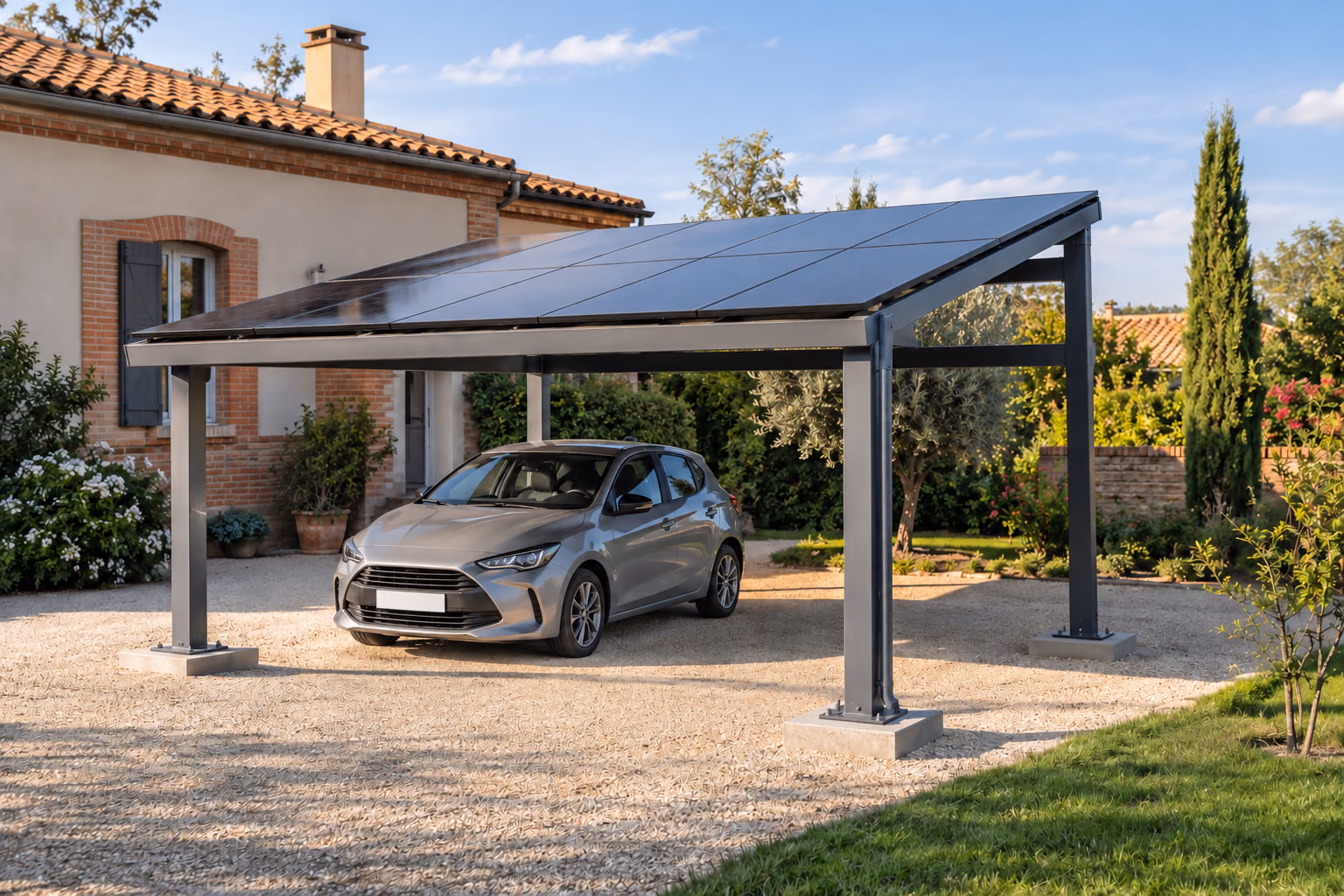

Un carport solaire se comporte comme une grande voile posée sur quatre à six pieds. Selon la direction du vent, la toiture est poussée vers le bas ou aspirée vers le haut. Sur une toiture ouverte, cet effet de soulèvement peut devenir l’effort qui dimensionne les fondations : le massif doit alors être assez lourd, ou assez bien ancré, pour ne pas s’arracher. À cela s’ajoutent le poids propre de la structure et des panneaux, la neige, et les efforts horizontaux qui font travailler chaque poteau comme un bras de levier sur son appui.

Ces actions se calculent selon l’Eurocode 1 (NF EN 1991-1-3 pour la neige, NF EN 1991-1-4 pour le vent) avec leurs annexes nationales, en fonction de la commune, de l’altitude, de l’exposition du terrain et de la géométrie de la toiture. C’est le rôle de la note de calcul de la structure photovoltaïque : elle chiffre ce que chaque pied transmet au sol (compression, soulèvement, effort horizontal) et fixe le principe de fondation ou d’ancrage adapté aux données disponibles.

Le dimensionnement définitif du massif ou du pieu dépend ensuite de la résistance du sol. Pour les fondations superficielles, il relève de l’Eurocode 7 (NF EN 1997-1) et de sa norme d’application nationale NF P 94-261 ; pour les fondations profondes comme les pieux, de la NF P 94-262. La mise en œuvre des fondations superficielles et semi-profondes en béton est décrite par le NF DTU 13.1 de 2019, qui a remplacé les anciens DTU 13.11 et 13.12.

Massifs, plots, longrines, pieux vissés : le comparatif

Il n’existe pas de solution meilleure dans l’absolu. Le choix dépend des efforts de la note de calcul, du sol, de l’accès des engins, de ce qui est enterré sur la parcelle et du caractère démontable ou non de l’installation.

Le massif béton isolé, la solution de référence

Pour un carport de particulier, le massif isolé sous chaque poteau reste la solution la plus fréquente : il se creuse à la mini-pelle, se ferraille et se coule en une journée de chantier, et il convient à la majorité des terrains. Sa forme et sa profondeur viennent du calcul : un massif peut être large et peu profond, ou plus étroit et plus profond, selon que l’effort dominant est l’appui, le soulèvement ou le renversement.

Les pieux vissés, quand creuser pose problème

Les pieux vissés évitent les fouilles et le béton frais : utiles dans un jardin difficile d’accès ou quand on veut pouvoir démonter l’installation. Ils ne conviennent pas à tous les sols (gros cailloux, rocher, remblais hétérogènes) et leur résistance à l’arrachement doit être justifiée. Demandez au fournisseur les données de capacité du modèle proposé et, si le sol est incertain, un essai d’arrachement sur un pieu avant de poser tous les autres.

Les plots posés, pour ne pas creuser

Des plots lestés posés en surface sont parfois la seule option, par exemple au-dessus de réseaux qu’on ne peut pas déplacer. Ils travaillent par leur poids : leur masse et leur surface d’appui se déduisent directement des efforts de soulèvement et de glissement, d’où l’intérêt d’une note de calcul précise.

Connaître son sol avant de creuser

La même fondation n’a pas le même comportement dans une terre argileuse, un remblai récent ou un sol caillouteux. Autour de Toulouse, les argiles sensibles au retrait-gonflement sont fréquentes, comme nous l’expliquons sur notre page consacrée au terrassement et aux fondations de maison neuve. Vous pouvez vérifier l’exposition de votre parcelle sur Géorisques, le site public de l’État consacré aux risques.

Pour un projet important ou un sol douteux, une étude géotechnique au sens de la norme NF P 94-500 (missions G1 puis G2) donne la nature des couches, la présence d’eau et des principes de fondation adaptés. Le NF DTU 13.1 fait figurer parmi les données d’exécution la catégorie géotechnique de l’ouvrage et la profondeur hors gel : la mise hors gel est assurée par la profondeur d’ancrage de la fondation. Ces paramètres se fixent à partir du contexte local, pas d’une valeur unique.

Réseaux enterrés : DT-DICT avant le premier coup de godet

Creuser des fouilles ou une tranchée, même dans son jardin, est soumis à la réglementation anti-endommagement des réseaux. Avant les travaux, il faut consulter le guichet unique des réseaux et canalisations, service gratuit géré par l’Ineris, qui recense les exploitants concernés par votre emprise.

• La DT (déclaration de projet de travaux) revient au responsable de projet, c'est-à-dire en général le maître d'ouvrage. Il peut se faire aider d'un tiers mais reste responsable.
• La DICT (déclaration d'intention de commencement de travaux) revient à l'exécutant des travaux, c'est-à-dire l'entreprise qui creuse.
• Pour de petits travaux courts, une DT-DICT conjointe est possible quand le déclarant est à la fois responsable de projet et exécutant.
• Les exploitants répondent à une DICT dans un délai de 9 jours, jours fériés non compris : intégrez ce délai à votre planning.

La tranchée qui amène le câble des panneaux vers le tableau ou l’onduleur fait partie du même chantier : elle se prévoit dès l’implantation, avec une gaine adaptée et un grillage avertisseur rouge au-dessus, pour éviter de rouvrir le terrain plus tard. Nous réalisons ces tranchées comme nos tranchées VRD et raccordements de réseaux.

Implantation : tout se joue au centimètre

Une structure métallique ne rattrape pas une erreur d’implantation de plusieurs centimètres. Les entraxes entre poteaux, l’alignement et l’altimétrie des platines viennent des plans du fournisseur de structure, avec ses tolérances.

• Piquetage de chaque appui à partir de repères fixes (façade, limite de propriété), puis contrôle des diagonales : un rectangle dont les diagonales diffèrent n'est pas un rectangle.
• Chaises d'implantation et cordeaux qui restent en place pendant les fouilles, pour retrouver les axes après le passage de la pelle.
• Altimétrie : tous les dessus de massifs calés sur un même repère de niveau, ou sur les cotes prévues si le terrain est en pente.

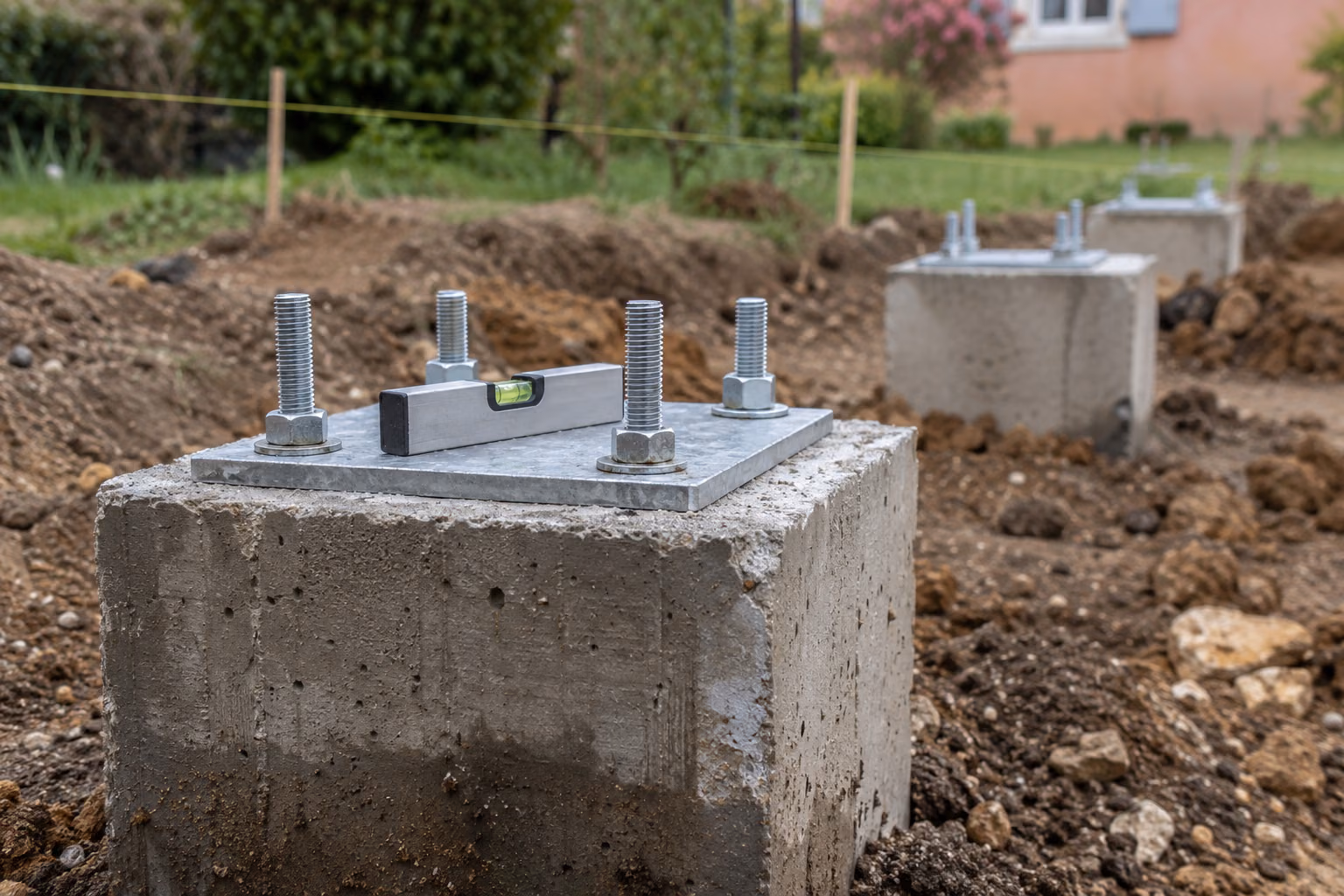

• Gabarit de tiges d'ancrage : un gabarit (souvent une plaque percée aux cotes de la platine) maintient les tiges à la bonne position et à la bonne hauteur pendant le coulage. L'alternative est le scellement chimique après coup, selon les prescriptions du fournisseur.

Le chantier étape par étape

Pour un carport de particulier sur massifs béton, le déroulé ressemble à celui d’un petit terrassement, dont nous détaillons la logique dans notre guide des 7 étapes d’un chantier de terrassement.

Autorisation d'urbanisme : ce qu'il faut vérifier

Les fondations ne dispensent pas de l’autorisation d’urbanisme, qui dépend de l’installation elle-même. Selon la fiche officielle sur les panneaux solaires au sol et les ombrières (mise à jour en janvier 2025), hors secteur protégé, une installation de moins de 3 kW dont la hauteur ne dépasse pas 1,80 m est dispensée de formalité ; au-delà de ces seuils, une déclaration préalable est en général nécessaire. Dans un secteur protégé (abords d’un monument historique, site patrimonial remarquable, site classé…), les règles sont plus strictes. Le PLU de votre commune peut ajouter ses propres contraintes : renseignez-vous en mairie avant de commander.

Ce que doit contenir un devis de fondations

Un devis sérieux pour les fondations d’un carport solaire ou d’une structure au sol se lit comme un mode opératoire. Il doit faire apparaître :

• la référence des plans et de la note de calcul sur lesquels il s'appuie (et la mention qu'un changement de structure impose un nouveau chiffrage) ;
• le nombre d'appuis, le type de fondation et leurs dimensions issues du calcul ;
• les hypothèses de sol retenues et ce qui se passe si le sol découvert est différent ;
• la prise en charge des DT-DICT et du repérage des réseaux privés ;
• l'implantation, le gabarit et la fourniture ou non des tiges d'ancrage ;
• le volume de déblais et leur destination, la remise en état du terrain ;
• la tranchée électrique (longueur, gaine, grillage avertisseur) si elle est incluse ;
• le délai minimal avant montage de la structure et le relevé de réception des appuis ;
• l'assurance décennale de l'entreprise, comme pour tout ouvrage de fondation.

Pour vous faire une idée de notre façon de travailler sur des fondations, vous pouvez parcourir la réalisation de terrassement et fondations d’une maison à Colomiers.

FAQ : vos questions fréquentes

Quelle taille de massif béton pour un carport solaire ?

Il n'existe pas de taille universelle. Les dimensions dépendent des efforts transmis par chaque poteau (poids, neige, soulèvement et poussée du vent), calculés selon l'Eurocode 1 pour votre commune et votre structure, puis de la résistance de votre sol. La note de calcul de la structure donne ces efforts ; l'entreprise de fondation en déduit le massif à réaliser, en s'appuyant si nécessaire sur une étude de sol.

Pieux vissés ou massifs béton : que choisir pour des panneaux solaires au sol ?

Les massifs béton conviennent à la plupart des terrains et restent la solution la plus courante pour un carport. Les pieux vissés limitent les déblais et le béton, se posent vite et se démontent, mais ils demandent un sol sans gros blocs et une justification de leur résistance à l'arrachement par le fabricant, voire un essai sur site. Le choix se fait à partir des efforts calculés, du sol et de l'accès au chantier.

Faut-il une étude de sol pour les fondations d'un carport ?

Ce n'est pas systématique pour un petit carport de particulier, mais c'est recommandé dès que le sol est douteux : argiles sensibles au retrait-gonflement, remblais, présence d'eau, terrain en pente. Une étude géotechnique selon la norme NF P 94-500 (missions G1 et G2) précise la nature du sol et le principe de fondation adapté.

Faut-il faire une DICT pour creuser des massifs dans son jardin ?

Oui, les travaux sur propriété privée sont soumis à la réglementation anti-endommagement des réseaux. Le responsable de projet fait la DT et l'entreprise qui creuse fait la DICT, après consultation du guichet unique des réseaux et canalisations. Les exploitants disposent de 9 jours, jours fériés non compris, pour répondre à une DICT.

Peut-on fixer un carport solaire sur une dalle ou une allée existante ?

Parfois, si l'épaisseur, le ferraillage et l'état de la dalle permettent de reprendre les efforts des pieds, en particulier le soulèvement. Une dalle d'allée ou de terrasse n'a pas été conçue comme une fondation : sa capacité doit être vérifiée avant de cheviller les platines. À défaut, on réalise des massifs ponctuels à travers la dalle.

Combien de temps attendre avant de monter la structure sur les massifs ?

Le délai dépend du béton utilisé, de la température et des prescriptions du fournisseur de la structure. Il doit être indiqué sur le devis et respecté : serrer des platines ou charger un massif trop tôt peut fissurer le béton ou desceller les tiges d'ancrage.
